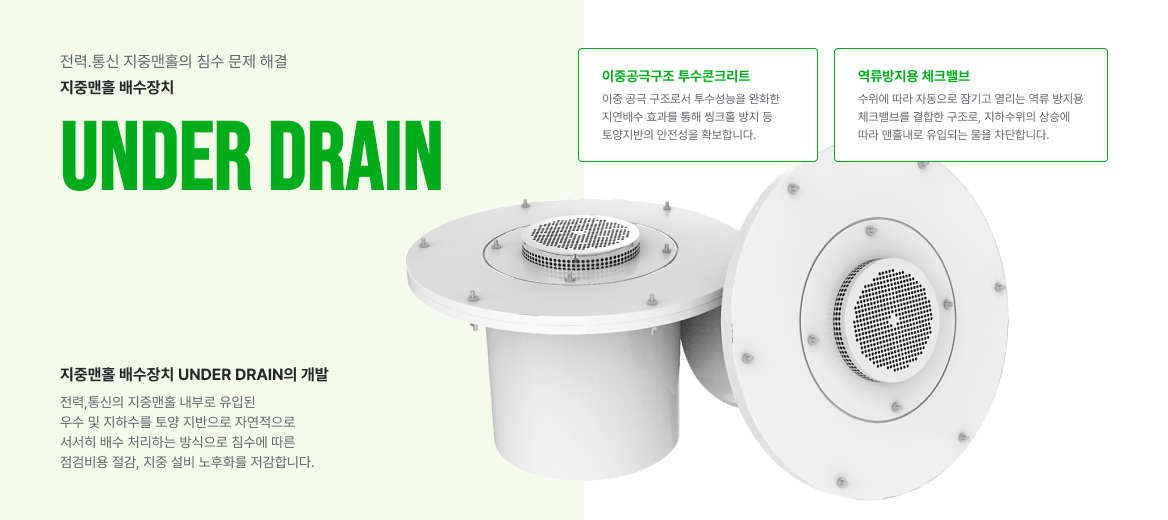

지중맨홀 지연배수장치 UNDER DRAIN 전력.통신 지중맨홀 내부로 유입된 우수 및 지하수를 투수콘크리트의 원리를 활용하여 지중맨홀 내 유입된 우수를 지중맨홀이 설치된 지반 및 골재층을 약화시키지 않으면서도 토양속으로 서서히 배수 처리하는 기능과 체크밸브를 활용하여 지하수위 상승시 역류를 차단하는 기능을 동시에 지닌 ‘UNDER DRAIN’을 통해 지중맨홀 상시 침수에 따른 긴급 점검비용 및 양수, 내부청소, 진단 등의 유지관리비용을 절감하고, 지중 설비의 노후화를 감소시키며, 안전사고에 대한 리스크를 저감 시키는데 효과가 있는 제품입니다.

개발 배경
제품 특징
납품 실적

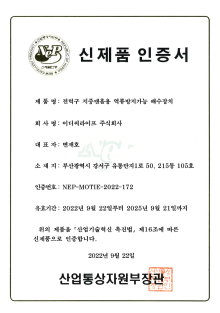

인증 현황

개발 배경

전력 및 통신 지중맨홀의 상시 침수 문제 발생

전력 및 통신선로의 지중화율이 증가함에 따라 지중맨홀 침수에 따른 점검/진단 비용이 매년 급격히 증가하고 있으며, 또한 장기 침수로 인해 지중케이블의 수명을 단축시키는 문제점도 발생하여 비용부담을 가중시키고 있습니다. 이에, 저희 EDC LIFE는 투수콘크리트의 원리를 활용하여 지중맨홀 내 유입된 우수를 지반 및 골재층을 약화시키지 않으면서도 토양속으로 서서히 배수 처리하는 기능과 지하수위 상승시 역류를 차단하는 기능을 동시에 지닌 지중맨홀배수장치를 국내 최초로 개발하였습니다.

지중맨홀의 상시 침수에 따른 유지관리비 증가

전력 지중맨홀 침수현황침수깊이(mm)

전력 지중맨홀 85,000개 조사결과 90%이상 상시침수 (‘17년 한전 조사통계)

한전 부천지역 85개 침수현황 조사 (‘17년 평균 침수깊이 746mm)

전력 지중맨홀 점검현황점검비용(억원)

한전 지중맨홀 점검비용 중 침수문제 관련 비용 84.2% (‘18년 한전 조사통계)

양수, 내부청소, 진단비용 등 점검비용의 지속 발생

제품특징

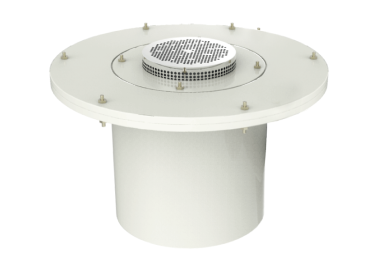

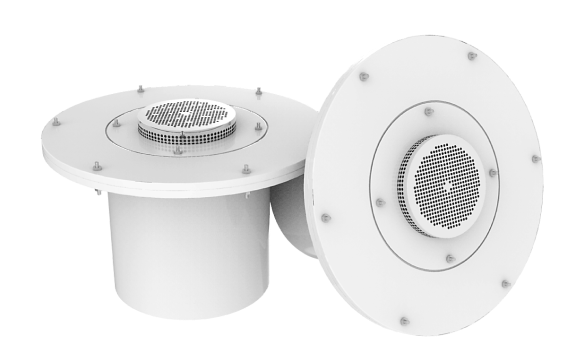

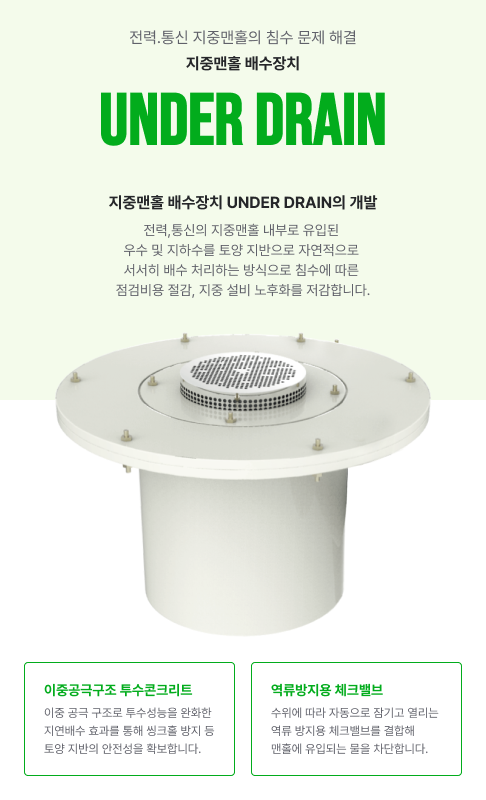

UNDER DRAIN

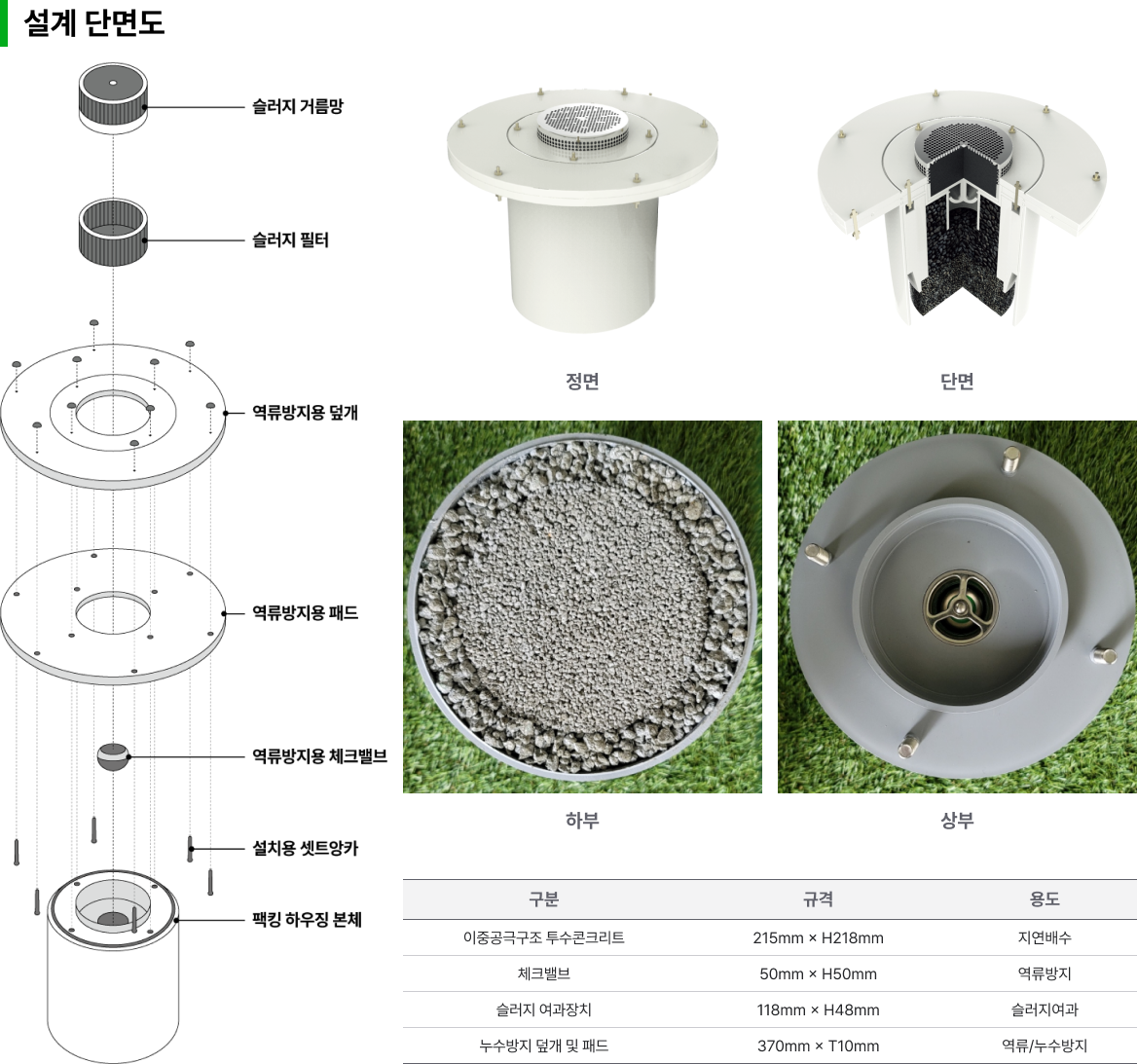

UNDER DRAIN 원리 & 핵심기술

기술	무기질 투수콘크리트	이중 공극 구조	체크 밸브	건식공법 설치
원리	내구성과 투수지속성이 우수한 무기질 투수콘크리트 기술	이중 공극 구조로서 배수속도를 지연시키는 원리를 활용하여 토양지반의 영향을 최소화	유입수는 토양 지반으로 자연 배수하고, 역류하는 지하수는 차단하는 원리	맨홀 내 물이 유입 중이거나 역류 발생 상황에도 기설/신설 모두 단시간 내에 설치 가능
효과	구조적 안정성 확보	토양지반의 씽크홀 방지	지하수의 역류방지	간편한 시공성 확보
이미지

기술	무기질 투수콘크리트	이중 공극 구조
원리	내구성과 투수지속성이 우수한 무기질 투수콘크리트 기술	이중 공극 구조로서 배수속도를 지연시키는 원리를 활용하여 토양지반의 영향을 최소화
효과	구조적 안정성 확보	토양지반의 씽크홀 방지
이미지
기술	체크 밸브	건식공법 설치
원리	유입수는 토양 지반으로 자연 배수하고, 역류하는 지하수는 차단하는 원리	맨홀 내 물이 유입 중이거나 역류 발생 상황에도 기설/신설 모두 단시간 내에 설치 가능
효과	지하수의 역류방지	간편한 시공성 확보
이미지

UNDER DRAIN 효과

설치 전	설치 후
기존 맨홀은 우수 배수 통로가 없는 밀폐 구조 맨홀 배수 기능의 부재로 90% 상시 침수 상태	맨홀 하부면 천공 후 UNDER DRAIN 설치 UNDER DRAIN을 통한 배수 및 지하수 역류 방지

지중맨홀의 밀폐구조 특성상 우수에 의한 상시 침수 발생 맨홀 상부 및 관로를 통해 우수, 지하수 지속 유입 배선 관로를 통한 지하수 유입	맨홀 내부 양수작업 및 청소, 진단비용 절감 지중케이블, 지중설비의 노후화 예방 및 고장율 감소 집중 호우 등 긴급 점검 시 맨홀 진단시간의 단축 안전사고에 대한 RISK 저감 및 민원 감소

설치 전

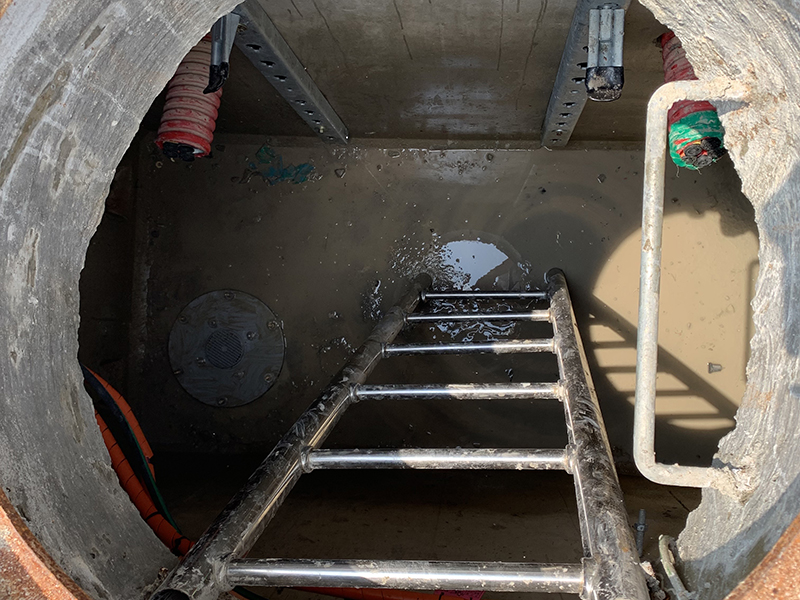

설치 후

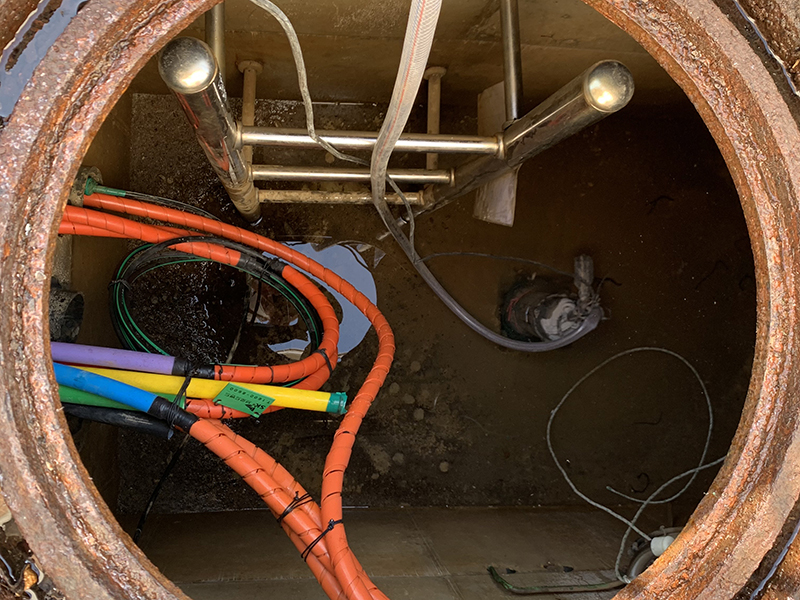

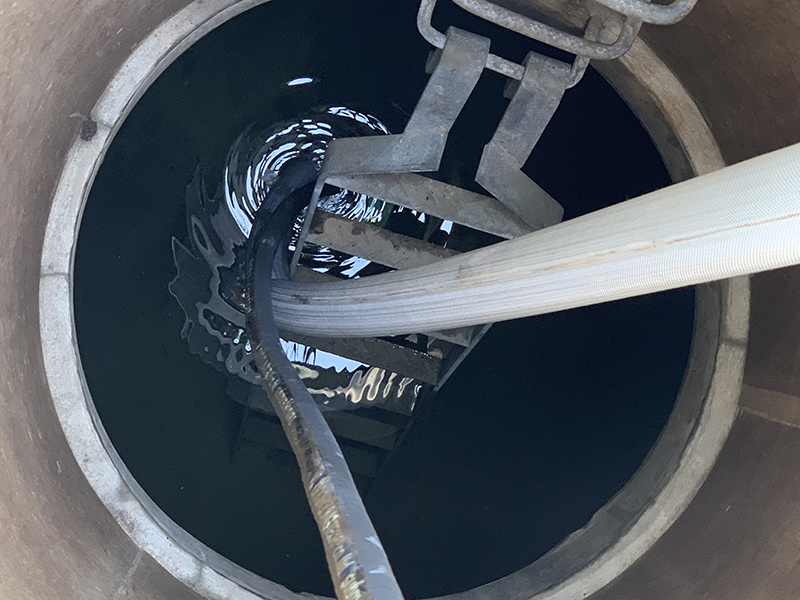

기존 맨홀은 우수 배수 통로가 없는 밀폐 구조

맨홀 배수 기능의 부재로 90% 상시 침수 상태

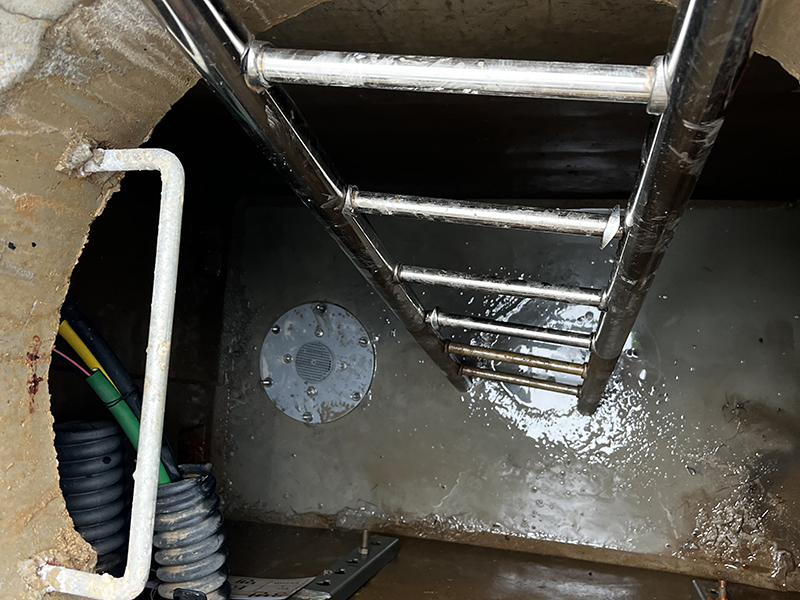

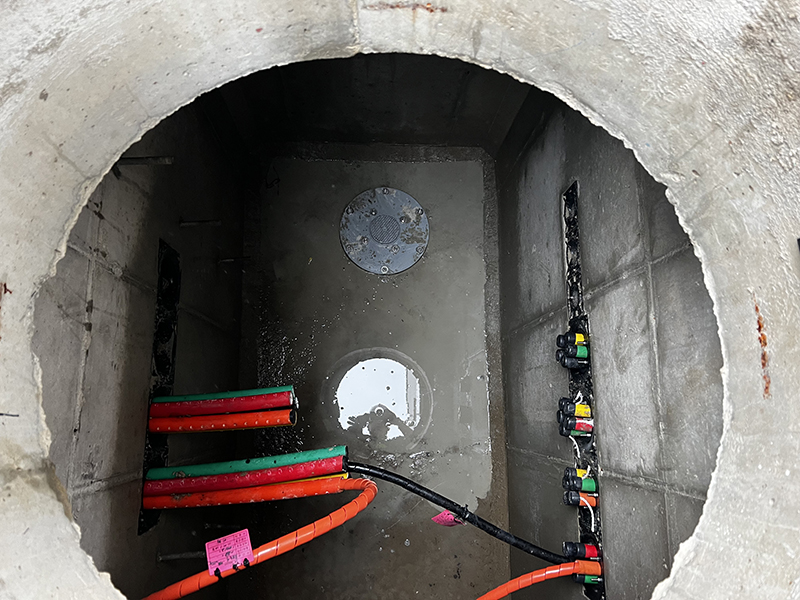

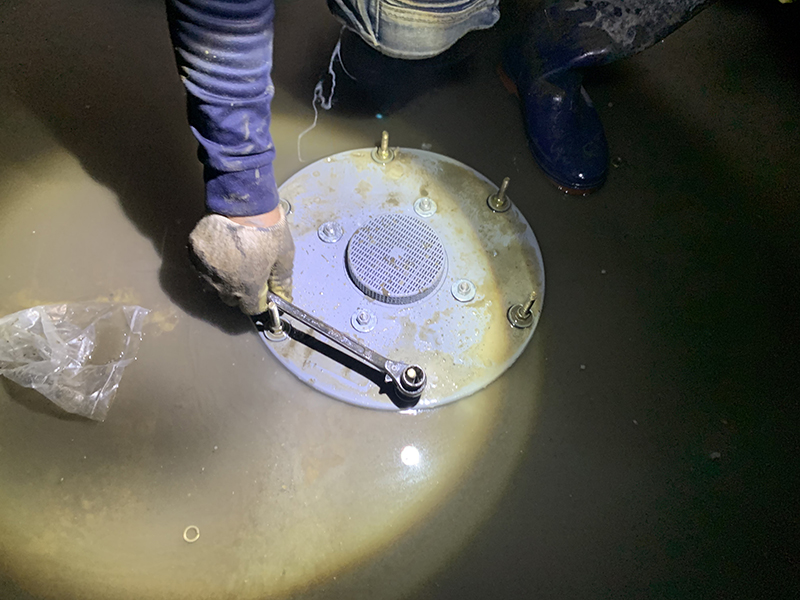

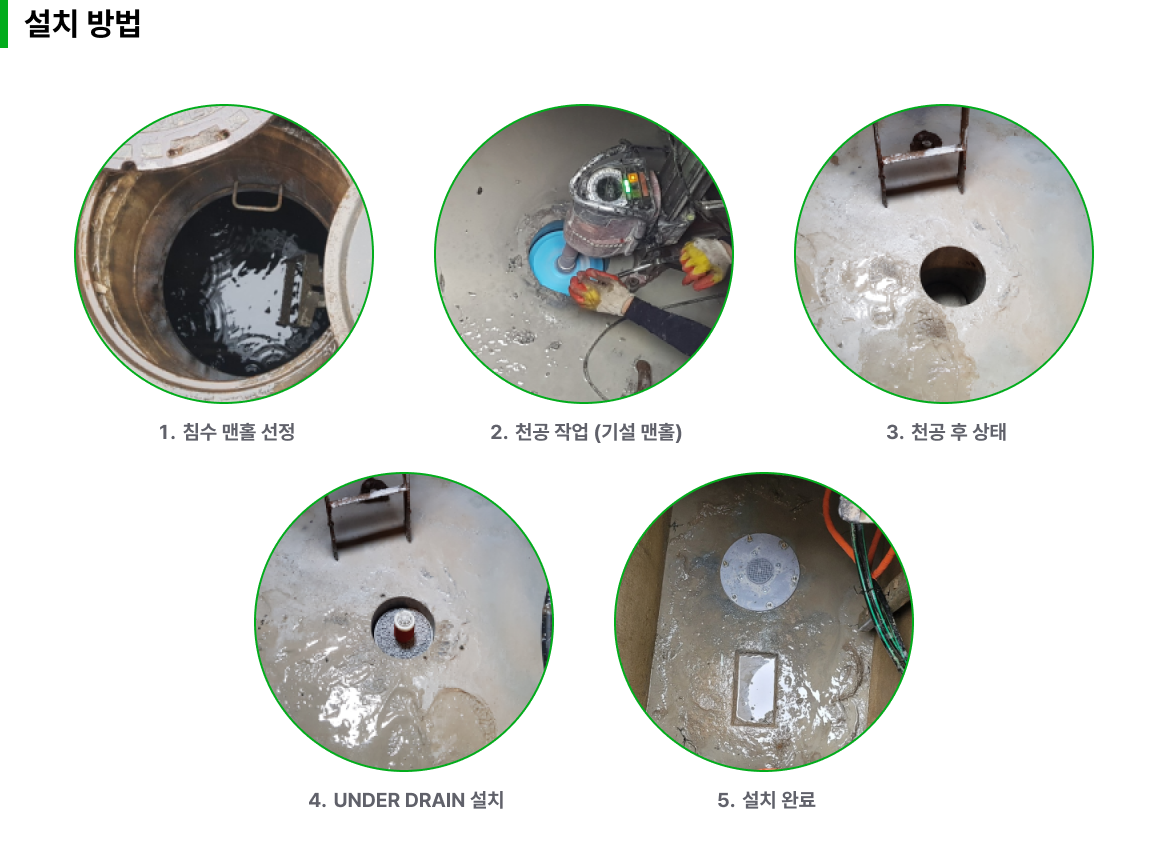

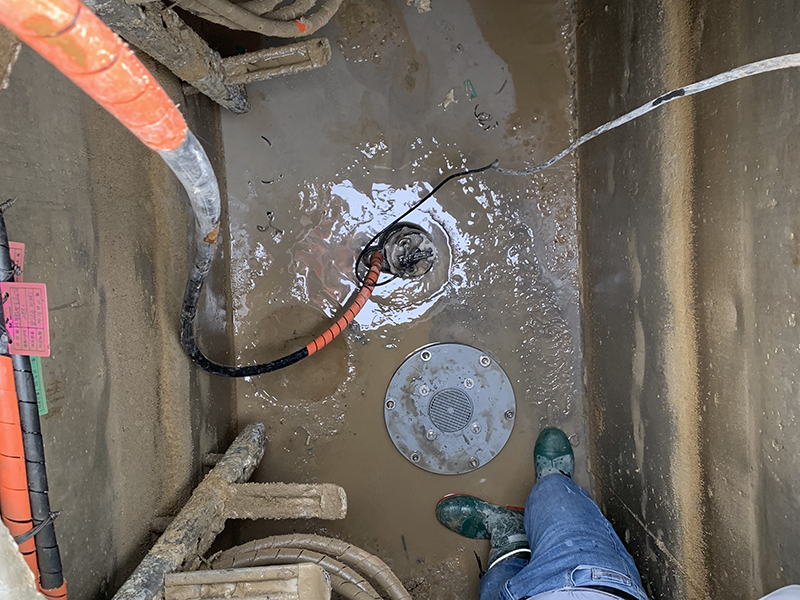

맨홀 하부면 천공 후 UNDER DRAIN 설치

UNDER DRAIN을 통한 배수 및 지하수 역류 방지

지중맨홀의 밀폐구조 특성상 우수에 의한 상시 침수 발생
맨홀 상부 및 관로를 통해 우수, 지하수 지속 유입
배선 관로를 통한 지하수 유입

맨홀 내부 양수작업 및 청소, 진단비용 절감
지중케이블, 지중설비의 노후화 예방 및 고장율 감소
집중 호우 등 긴급 점검 시 맨홀 진단시간의 단축
안전사고에 대한 RISK 저감 및 민원 감소

UNDER DRAIN

1. 강도와 내구성이 우수하다.

강도와 내구성이 우수한 무기질 투수콘크리트의 제조기술이 적용되어 구조적 안전성을 확보합니다. (NET 방재신기술 제2018-9호 적용)

시험항목	기준		시험결과 최대치
압축강도	재령 28일 : 34.5MPa 이상 (안전 맨홀 기준)		재령 14일 : 36.9MPa
압축강도	재령 28일 : 34.5MPa 이상 (안전 맨홀 기준)		재령 28일 : 38.1MPa
동결융해저항성	압축강도 80% 이상		93%
압축피로시험	-		이상 없음
염수분무시험	적녹 미발생		적녹 발생 없음
외관 및 구조검사	-		이상 없음
부품 인장시험	ABS	280~490N/cm²	399N/cm²
부품 인장시험	SUS	700N/mm² 이상	808N/cm²

2. 토양지반의 안전성을 확보한다.

이중 공극 구조로서 투수성능을 완화한 지연배수 효과를 통해 씽크홀 방지 등 토양지반의 안전성을 확보합니다.

시험항목	기준		시험결과 최대치
누수방지시험	누수 미발생		누수 발생 없음
중금속 검출시험	납	90 이하	미검출
	카드뮴	50 이하	미검출
	수은	25 이하	미검출
	육가크롬	25 이하	미검출
토양유실 모의시험	-		투수콘 미적용 대비 5배 안전
