CEMAX

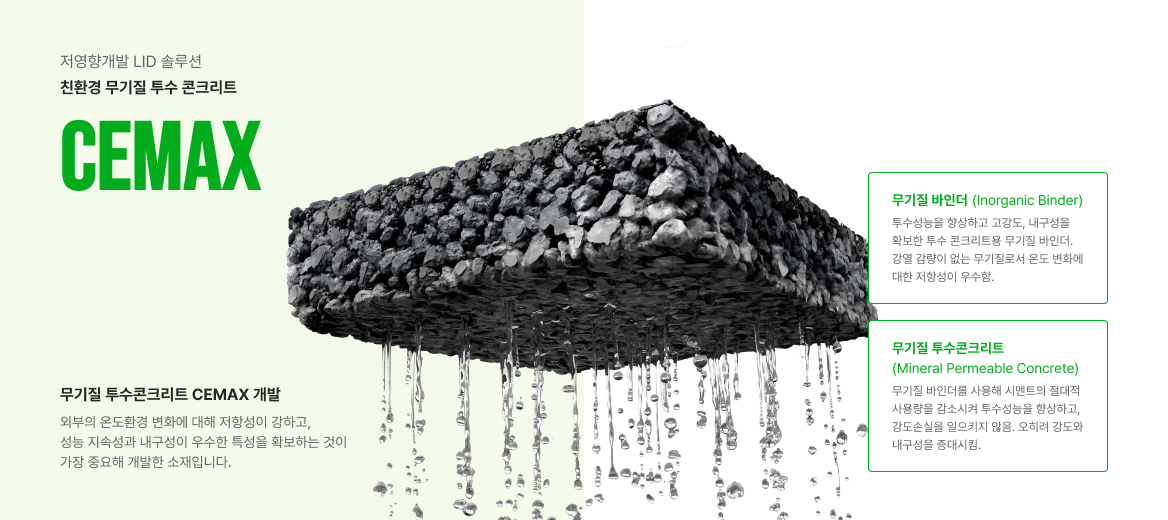

무기질 투수콘크리트 CEMAX EDC LIFE는 무기질 바인더를 활용하여 투수성능과 강도를 동시에 향상시킨 무기질 투수콘크리트 CEMAX를 국내 최초로 개발 하였습니다.
기존의 유기질계 투수성 포장재의 문제점인 외부 온도변화에 따른 품질 및 내구성 저하, 환경오염 등을 무기질 투수콘크리트 CEMAX를 통해 해결할 수 있습니다.

개발 배경
제품 특징

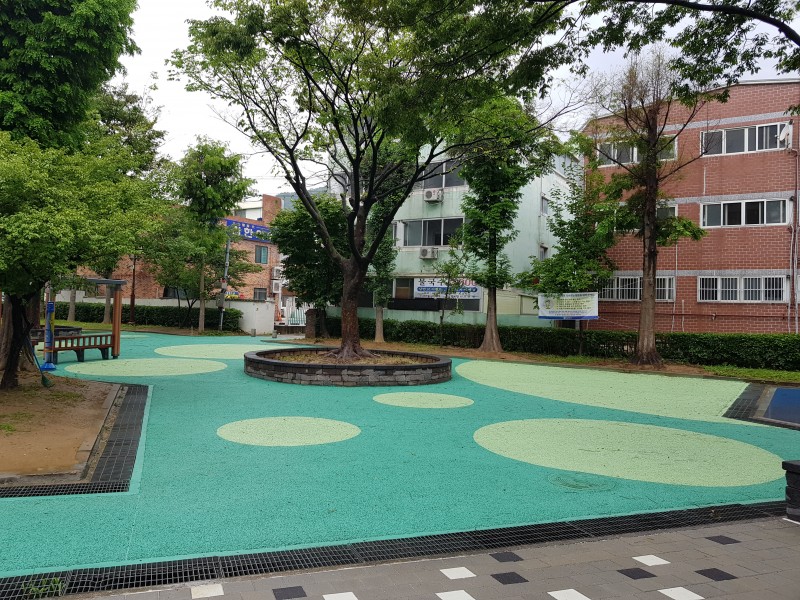

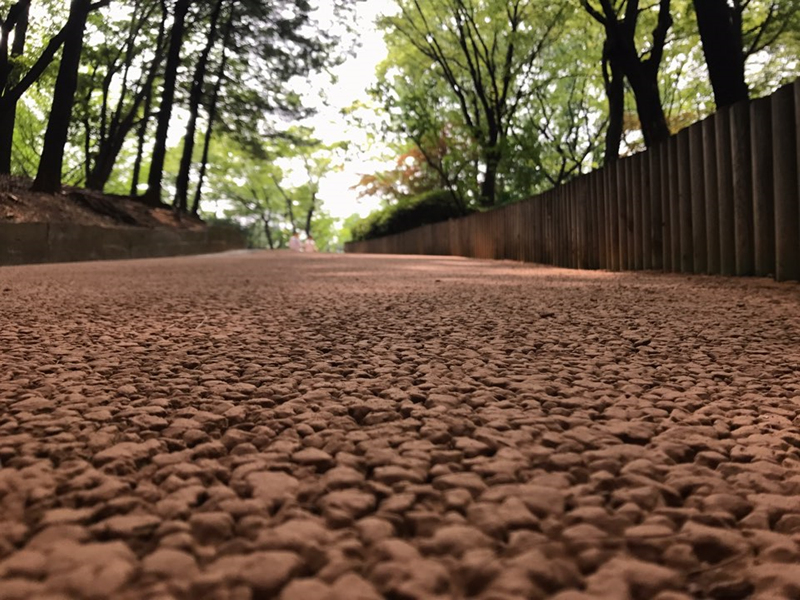

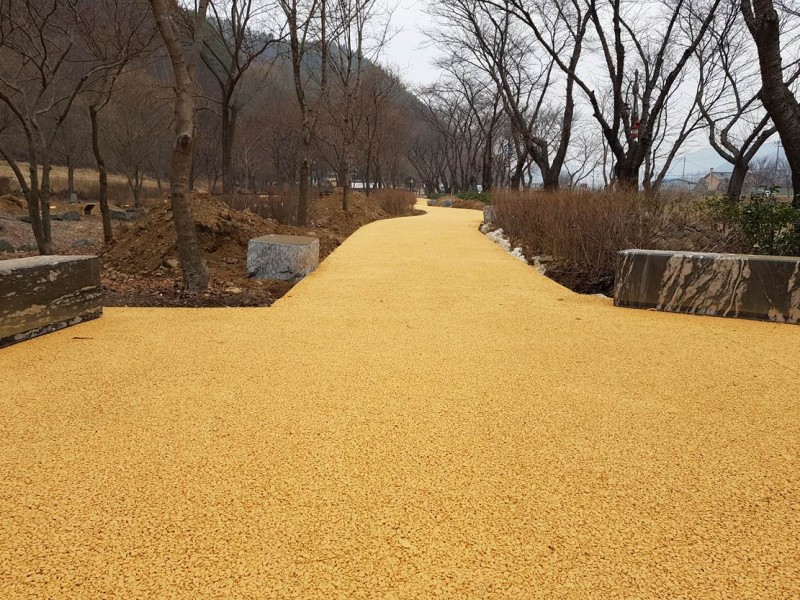

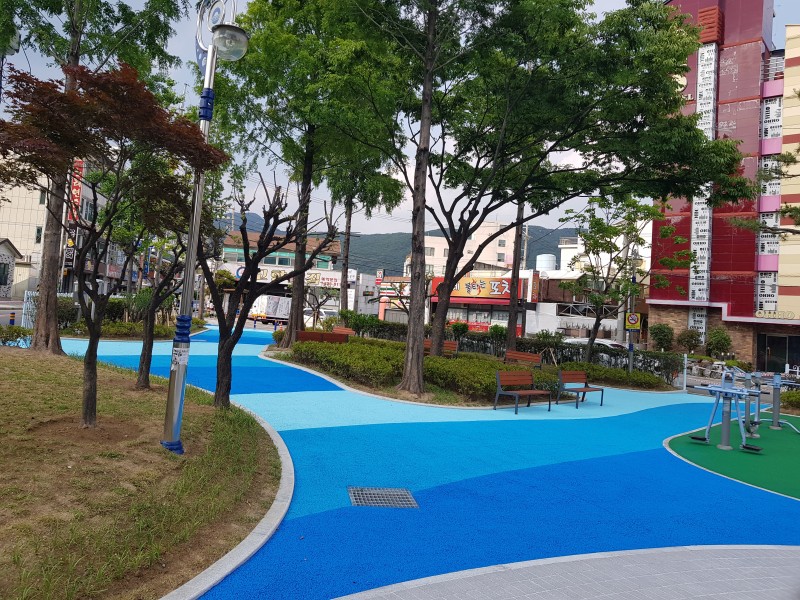

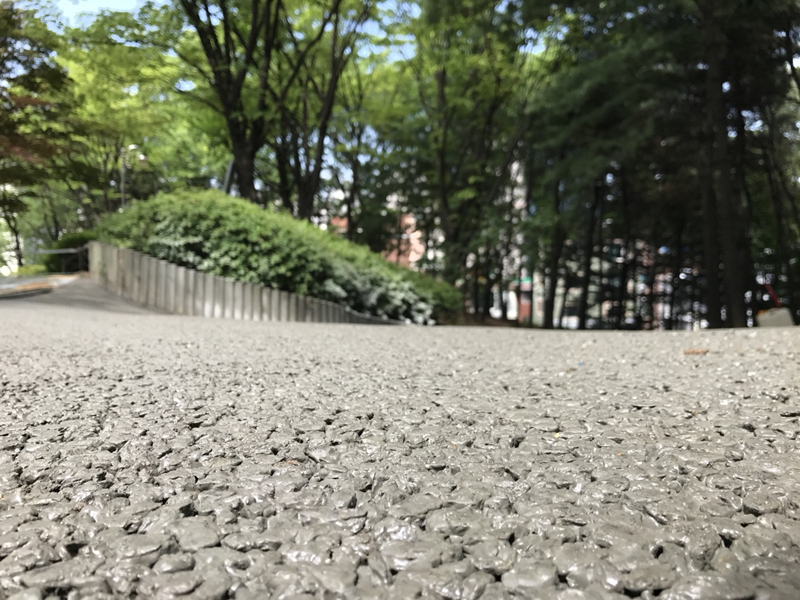

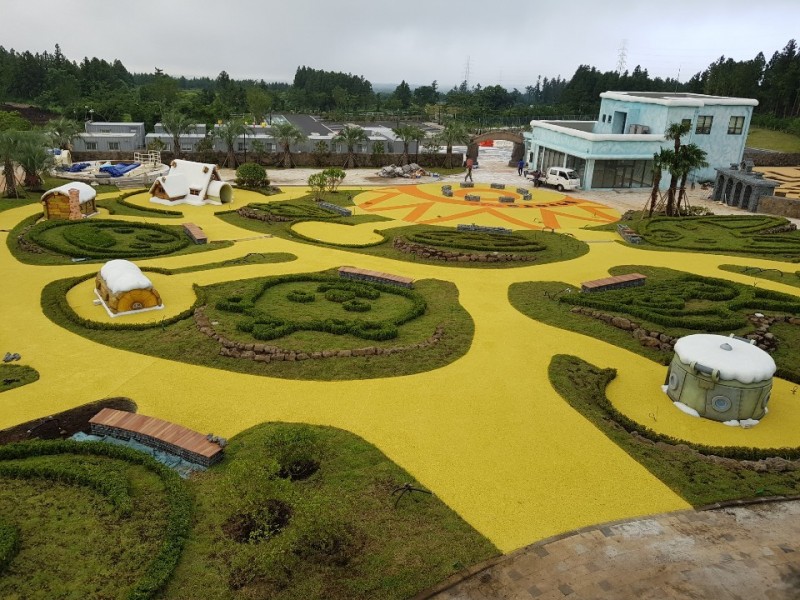

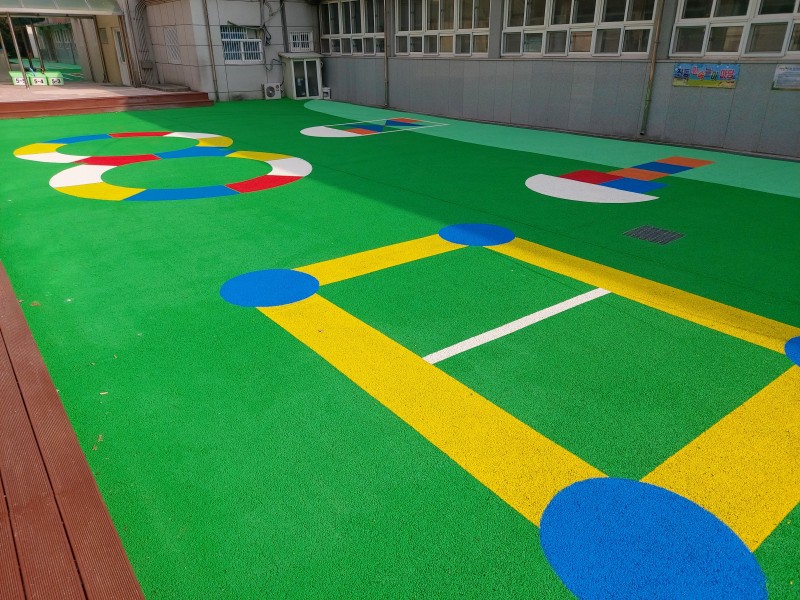

납품 실적

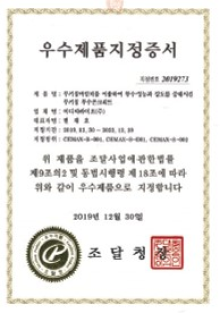

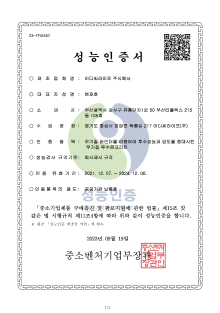

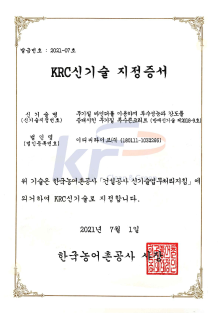

인증 현황

개발 배경

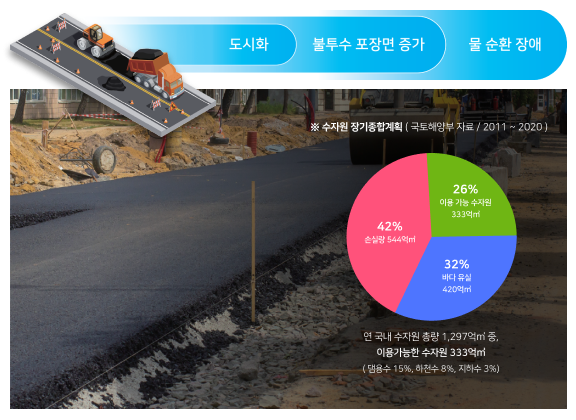

도시의 가속화와 불투수 면적의 증대로 인한 물순환 장애

과거에는 지중으로의 빗물 침투량이 많고 지표면에서 하천으로 직접 흘러가는 유출량이 억제되어 홍수 완화, 지하수 확보, 수질 정화 등의 자연스러운 물 순환이 이루어졌습니다.
그러나 현재의 도시에는 콘크리트 빌딩이나 아스팔트 도로 등 불투수 면적이 늘어나면서, 단시간에 빗물을 유출하여 심각한 물 순환 장애를 지속적으로 발생시키고 있습니다.

물순환 장애가 야기하는 문제점

도시의 불투수 지표면적의 증가와 중앙집중식 빗물관리 시스템으로 인해 도시홍수, 지하수 감소, 수질오염, 물 부족, 열섬현상 등 사회적인 문제가 발생하고 있습니다.

도시 홍수

기존 배수시스템은 대부분 가능한 빨리 빗물을 배수로 보내도록 설계되어 있습니다. 이는 집중적이며, 장기간에 걸친 강수는 공공 하수시스템의 용량이 빠르게 초과하게 되고, 도시형 홍수(역류)가 발생합니다.
물 부족

국내 수자원 총량은 연간 1,297억㎥이며, 이용 가능한 수자원량은 58%이지만 이 중 32%는 바다로 흘려보내기 때문에 실제 이용 가능한 수자원은 26% 뿐 입니다. 가뭄에 써야하는 수자원만 평년의 45%로, 물부족이 매년 심화되고 있습니다.
열섬 현상

도시화로 인해 물이 침투하기 힘든 표면이 증대되어 빗물의 자연스러운 증·발산이 이루어지지 않고, 복사열을 쉽게 방출해버립니다. 이는 도시의 Albeno를 높여 열섬 현상을 가중화 합니다.

※ 서울시의 증·발산량 감소 변화 :
‘62년 43.3% → ‘10년 25.0%
비점 오염

빗물은 배수되기 전에 *비점오염원에 의해 쉽게 오염될 수 있습니다. 이 비점오염원은 수로로 직접 배수되거나, 처리 시설을 통해 제거되어야 하는데 처리에 대한 부담이 점점 증가하고있습니다.

*비점오염원 : 도시, 도로, 농지, 산지 등 불특정하게 수질오염물질을 배출하는 배출원

기존 포장제품의 문제점

기존 도로 포장재들의 고질적인 문제는 시간이 지남에 따라 표면이 탈락하고, 계절이 변하면서 수축·팽창을 견디지 못하고 부서지는 내구성의 문제로 지속적인 관리와 유지에 비용이 소모된다는 문제점이 있습니다.

강도·내구성 부족
투수 성능 부족
변색·탈색
단조로운 디자인

저영향개발 LID (Low Impact Development) 솔루션

자연 상태의 물 순환 체계와 유사하도록 빗물을 직접 유출시키지 않고 땅으로 침투·여과·저류하도록 하여 기존 지역의 특성을 최대한 보존하는 기법입니다.

LID 실현을 위해서 사용하는 여러 방법 중, 불투수면의 대지를 투수면으로 바꾸는 것이 가장 효과적입니다.
EDC LIFE에서는 CEMAX를 통해 기존의 빗물을 중앙집중식으로 처리하는 방식에서 벗어나, 발생지점에서 토양으로 직접 침투시키는 분산식 관리 기법을 제공합니다.

도시 홍수 예방

빗물의 저류와 지하 침투량을 늘려 집중 호우 발생 시 기존 우수 시설에 발생하는 순간적인 부하를 줄일 수 있고, 이를 통해 도시 홍수를 예방할 수 있습니다.
물 부족 위험 감소

토양속으로 침투된 빗물은 천연 배수층으로 유입되어 지하수로 재충전이 이루어지며, 강수량이 적은 기간에 물 부족 위험을 줄여줍니다.
열섬 현상 저감

기존의 비 투수성 재료에 비해 밀도가 낮아 축열 용량이 감소합니다. 또한, 더운 날씨에 저장된 빗물의 증발 산량을 늘려 기화열을 발생시키고 냉각 효과를 만들어 도시의 열섬화를 완화합니다.
수질 개선

비점오염원을 토양으로 침투시켜 시간이 지남에 따라 분해·여과하여, 하천의 수질을 개선하고 물 처리 비용을 줄여줍니다.

제품특징

CEMAX Advantage Point

우수한 투수성

CEMAX의 뛰어난 투수성능은 오랫동안 지속됩니다.

현장 토양의 투수계수, 우수관리 목표에 따라 투수계수를 가변적으로 조정하여 적용할 수 있습니다. 또한 오염 후에도 뛰어난 투수성능이 오랫동안 지속되는 특성을 가지고 있습니다.

CEMAX 투수성능 시험

시험항목	단위	성능기준	CEMAX
투수계수	cm/sec	1.0x10² 이상	14.0x10^-1
투수성능 지속성 (오염 후)	cm/sec	1등급 기준 14.0x10^-1 이상	1등급

상기의 성능기준은 조달청 투수콘크리트 규격서(2014-038) 기준

한국화학융합시험원(KTR) 시험성적서 기준(2023)

CEMAX 투수성능 지속성 시험단위 : cm / sec

구분	1등급	2등급	3등급
성능기준	0.1 이상	0.05 이상	0.01 이상
성능기준	0.1 이상	~0.1 미만	~0.05 미만
CEMAX	0.96

상기의 성능기준은 서울시 등급 기준을 준용함

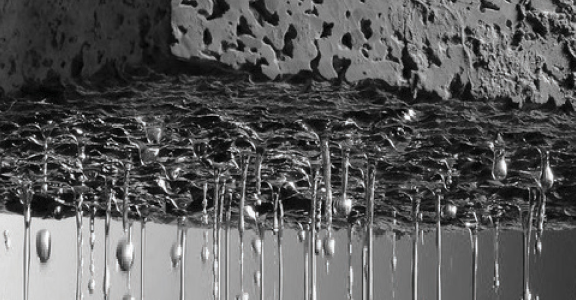

기존 기술 ( 투수 블록 )

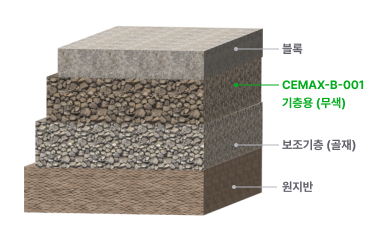

무기질 투수콘크리트 CEMAX

기존 기술 ( 투수 블록 )

무기질 투수콘크리트 CEMAX

CEMAX Advantage Point

강한 내구성

CEMAX는 온도변화에 저항이 강하며 내구성이 우수합니다.

무기질 투수콘크리트 CEMAX는 강한 열(1,000℃ ~ 1,200℃)을 가한 후에도 감량이 전혀 발생하지 않는 무기질 바인더를 사용하여 골재와 골재를 접착·코팅하기 때문에 시간이 지나도 변형없이 품질과 기능이 오랫동안 지속됩니다.

무기질 골재 / 유기질 골재의 차이

무기질	유기질
광물, 암석 등과 같이 자외선이나 온도 변화에도 변형·소멸되지 않는 물질	탄소계 석유화학 화합물로 자외선이나 열에 의해 발화·변형되는 물질

CEMAX 강도 및 내구성 시험

시험항목	단위	성능기준	CEMAX
투수콘크리트용 무기질바인더 정성, 정량분석	-	비교가능 규격없음	무기질 원소로 구성
압축강도 (28일)	MPa	기층용, 보도용 : 15 이상 주차장용 : 18 이상	27.6
휨강도 (28일)	MPa	기층용, 보도용 : 2 이상 주차장용 : 3 이상	5.1
동결융해후 저항성(100cycle:\|%)	%	80 이상	92

상기의 성능기준은 조달청 투수콘크리트 규격서(2014-038) 기준

한국화학융합시험원(KTR) 시험성적서 기준(2023)

CEMAX Advantage Point

친환경성 및 안전성

CEMAX는 유해물질이 발생하지 않는 친환경 제품입니다.

무기질 투수콘크리트 CEMAX는 무기질 재료를 사용하기 때문에 근본적으로 악취 및 중금속, 휘발성 유기화합물 등 유해물질이 발생하지 않습니다. 또한 유기질계 바인더와 달리 기온이 상승하더라도 연화용해 현상이 발생하지 않아, 수지의 노화·변형 및 내구성이 저하되지 않습니다.

친환경 수용성 도료 사용

에폭시계 코팅제나 유성 도료와 달리, 유기용제(신나, 휘발성 물질)로 희석하지 않고, 물로 희석하여 사용함으로써 냄새가 나지 않으며, 유해성분(*VOC)이 발생하지 않는 친환경 도료를 사용합니다.

* VOC (Volatile Organic Compounds) : 휘발성 유기화합물로 인해 발생하는 유해한 가스 및 악취

CEMAX 유해물질 검출 시험

시험항목	단위	성능기준	CEMAX
납(Pb)	mg/kg	90 이하	검출되지 않음
카드뮴(Cd)	mg/kg	50 이하	검출되지 않음
수은(Hg)	mg/kg	25 이하	검출되지 않음
육가크롬(Cr6+)	mg/kg	25 이하	검출되지 않음
